RIG-TARS(塔斯)桌面机器人 | 全链路复刻指南

文档版本:V1.0

适用对象:拥有 3D 打印设备与电子制作基础,希望体验“从 0 到 1”制造全过程的极客开发者

资料来源:tars.SLDASM / tars.STEP 总装配体 · tarsV3.3mf 切片打印工程


RIG-TARS(中文名:塔斯)是陆吾智能 RIG 系列的全新开源桌面机器人。本指南基于结构设计源文件整理,涵盖全部结构件名称与数量、3D 打印参数、电子装配与总装资料。全机共 17 件打印结构件(13 类,另有开关按钮等增补件)、3 台 SCS009 总线舵机、4 盘打印任务与成套的 M2/M3 规格螺丝五金(详见五金清单)。按照「物资采购 → 结构件制造 → 电子装配 → 总装与配置」四个阶段执行,即可完成一台属于你的塔斯。


第一阶段:硬核物资采购 (BOM)

下表数量依据 tars.STEP 总装配体tarsV3.3mf 切片工程 统计整理。未包含在结构模型文件夹中的电气件(如电池、线材等)请按电气 BOM 补充。

核心电子套件

名称

型号/规格

数量

备注

主控板

RIG-Board0722

1

RIG 系列主控板

屏幕

屏幕ST7789P3

1

ST7789P3 驱动 TFT 屏幕

摄像头

摄像头新

1

配套 摄像头盖板 安装

扬声器

3514 腔体喇叭

1

腔体式喇叭

Type-C 转接延长线

200mm延长线

1

充电 / 通信口

触摸传感器

1

提供自定义触控功能

配重块

20g铁

2

稳定重心

开关线

双线共200mm

1

组成开关断路控制

SCS009舵机

3

提供动力

舵盘

原装舵盘

3

固定舵机提供齿轮咬合

电子泡棉

tars电子泡棉

1

缓冲、绝缘垫(按模型裁剪)

动力系统

  • 总线舵机:SCS009(SCS009-20201118-D)× 3 台,与 舵盘 × 3 一一对应。

五金与耗材

螺丝五金清单(摘自官方 BOM「LuwuDynamics Products BOM V1.0 · TARS 工作表」辅助材料区):

名称

规格

数量

用途 / 备注

沉头十字自攻螺丝

M2×6

60

BOM 名称标注 52 个

沉头十字自攻螺丝

M2×4

2

Type-c口固定

内六角杯头点胶螺丝

M2×4

3

舵机固定

六角对锁螺丝组(含 M2×4 六角螺丝)

M2×10

2

连杆固定

圆头十字螺丝

M3×10

2

硬件平台固定

防松螺母

M3

2

硬件平台固定

螺丝规格与供应商链接以官方 BOM 原表为准;紧固件建议冗余多备。

  • 打印耗材:PLA BASIC(银色 10102),用量以本机实际切片为准。


第二阶段:结构件制造 (3D 打印)

打印参数建议

以下参数提取自 tarsV3.3mf 切片工程(Bambu Studio 02.07.01.57),可直接复用工程文件打印,也可参照下列参数用自己的切片方案复现。

  • 切片软件:Bambu Studio(工程版本 02.07.01.57)。

  • 打印机 / 喷嘴:Bambu Lab P1S · 0.4mm 喷嘴 · Cool Plate。

  • 层高:0.2mm(首层 0.2mm)。

  • 墙层 / 顶底面:2 圈墙;顶面 5 层 / 底面 3 层。

  • 填充:10% · 蜂窝(honeycomb)。

  • 支撑:树形自动支撑(tree auto)。

  • 附着:仅边角 brim(brim ears · 5mm)。

  • 材料:PLA(工程内另含 PA6-CF 备选耗材位)。

  • 打印盘:共 4 盘(布局见下方参考)。

打印件清单

请确保打印以下全套组件,打印完成后建议用锉刀修整孔位与配合面,确保舵机与螺丝安装顺畅。

部件名称(A-Z)

所需数量

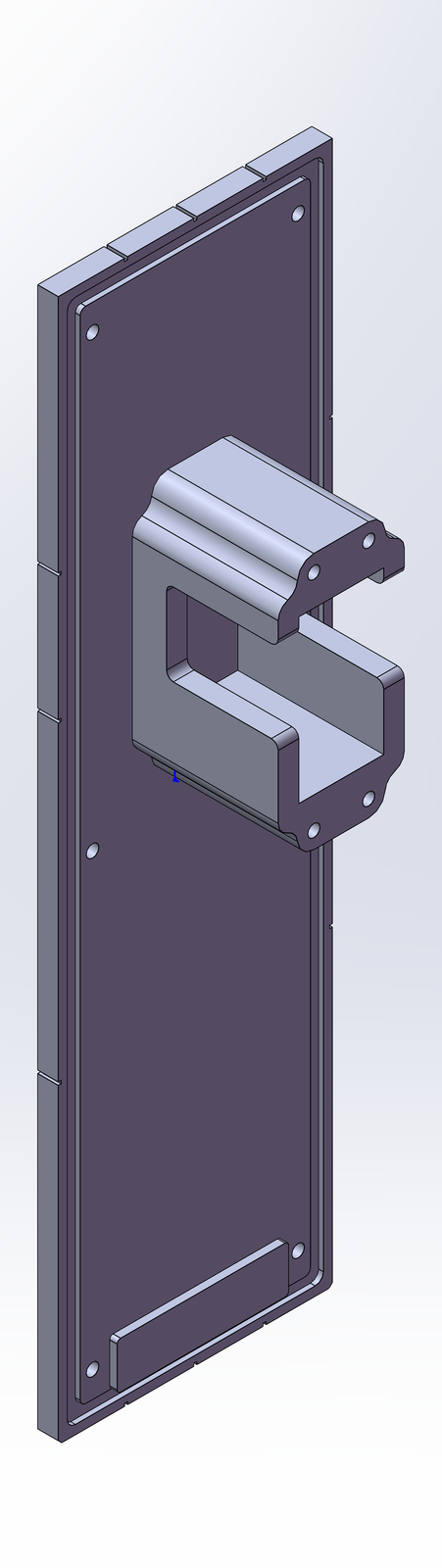

肩部外壳(Shoulder Outer Shell)

臂

2

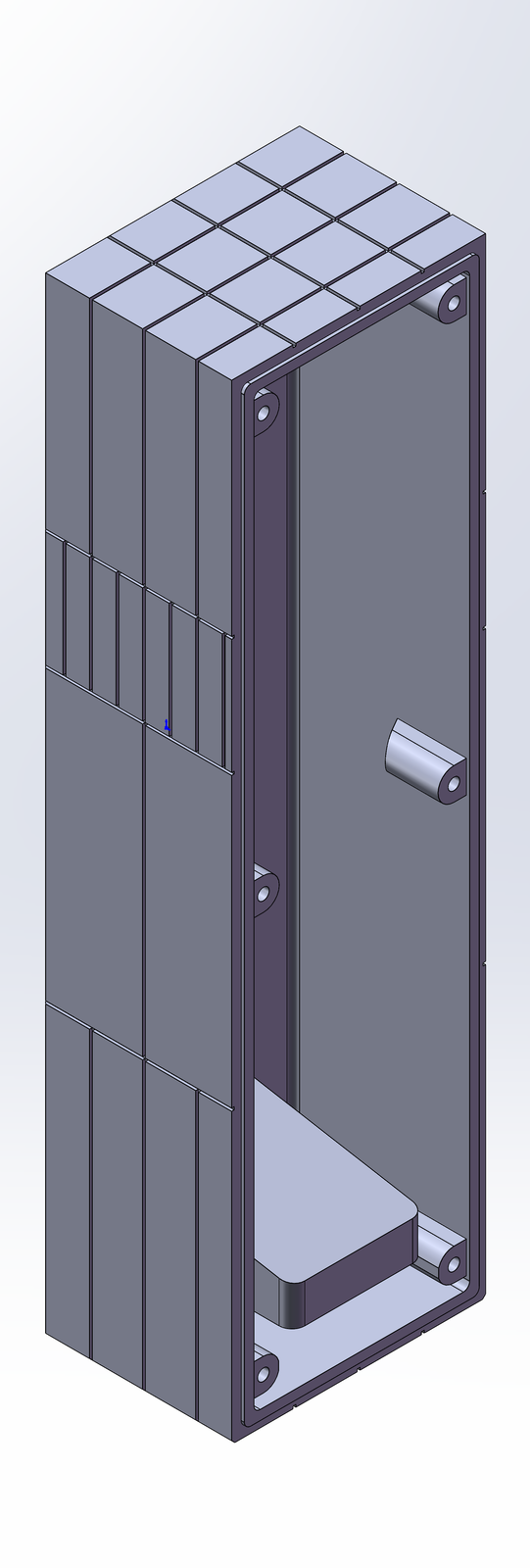

肩部内壳(Shoulder Inner Shell)

臂壳

2

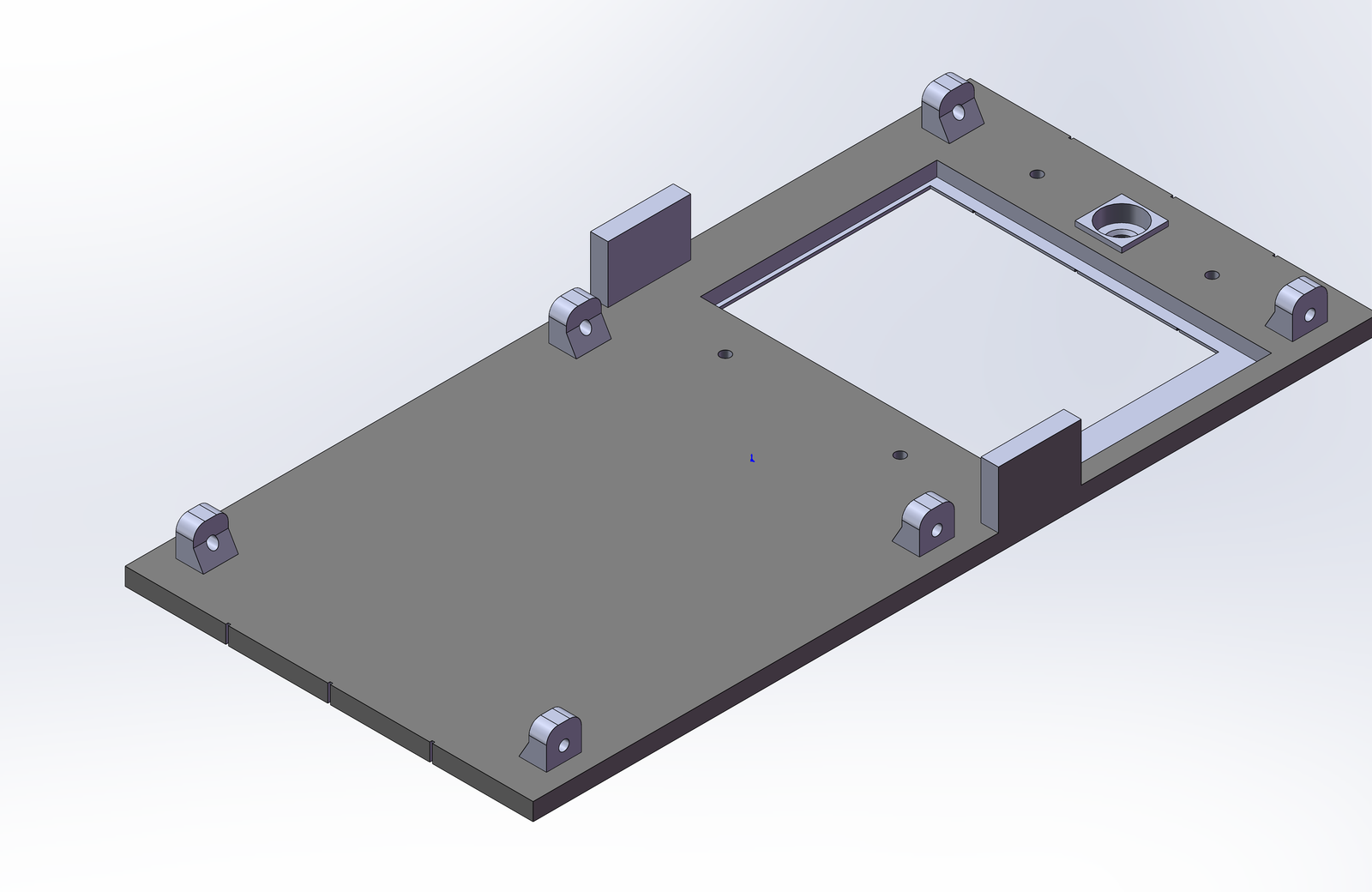

屏幕外壳(Screen Shell)

机身外壳

1

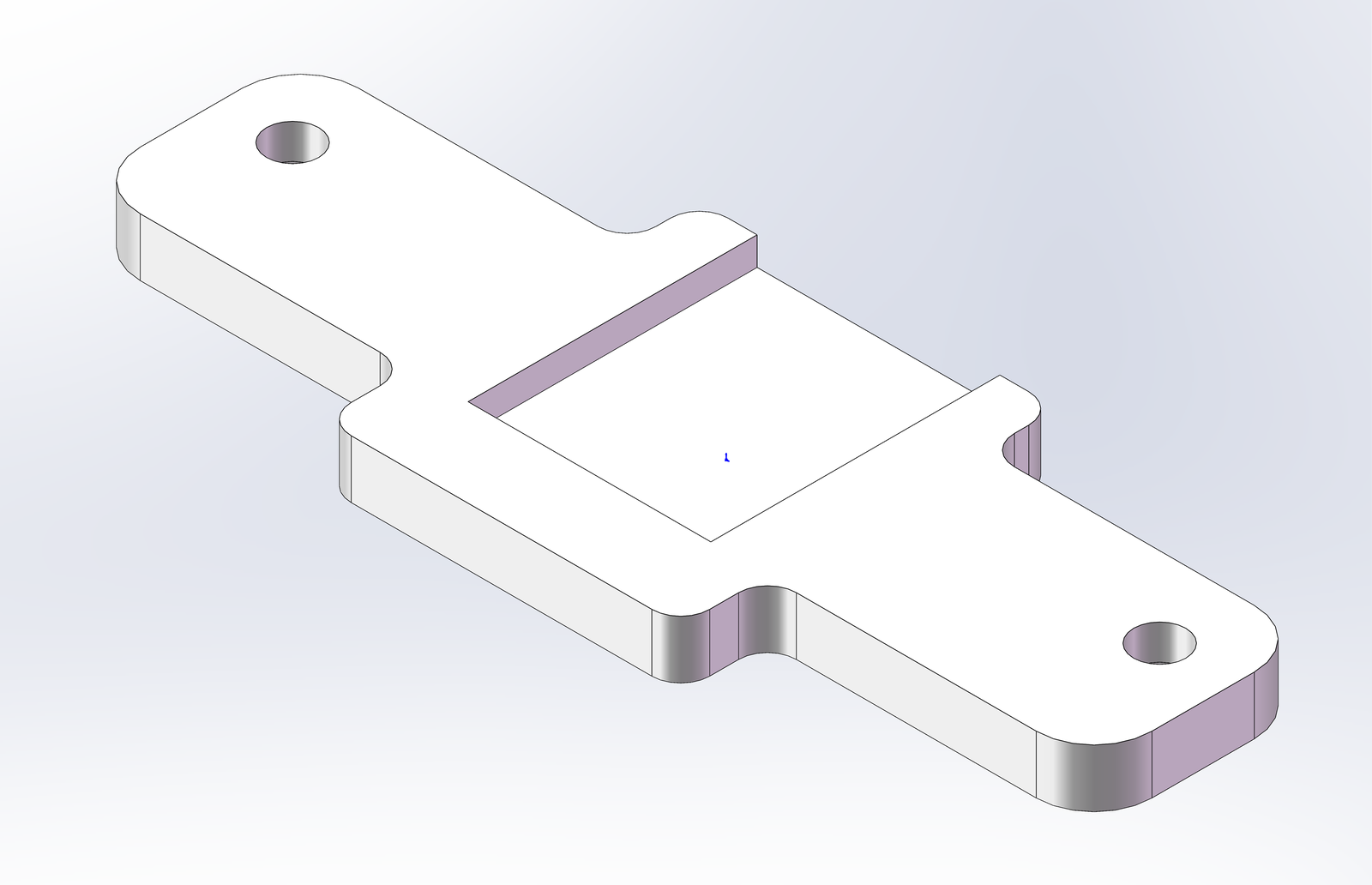

摄像头盖板(Camera Cover)

摄像头盖板

1

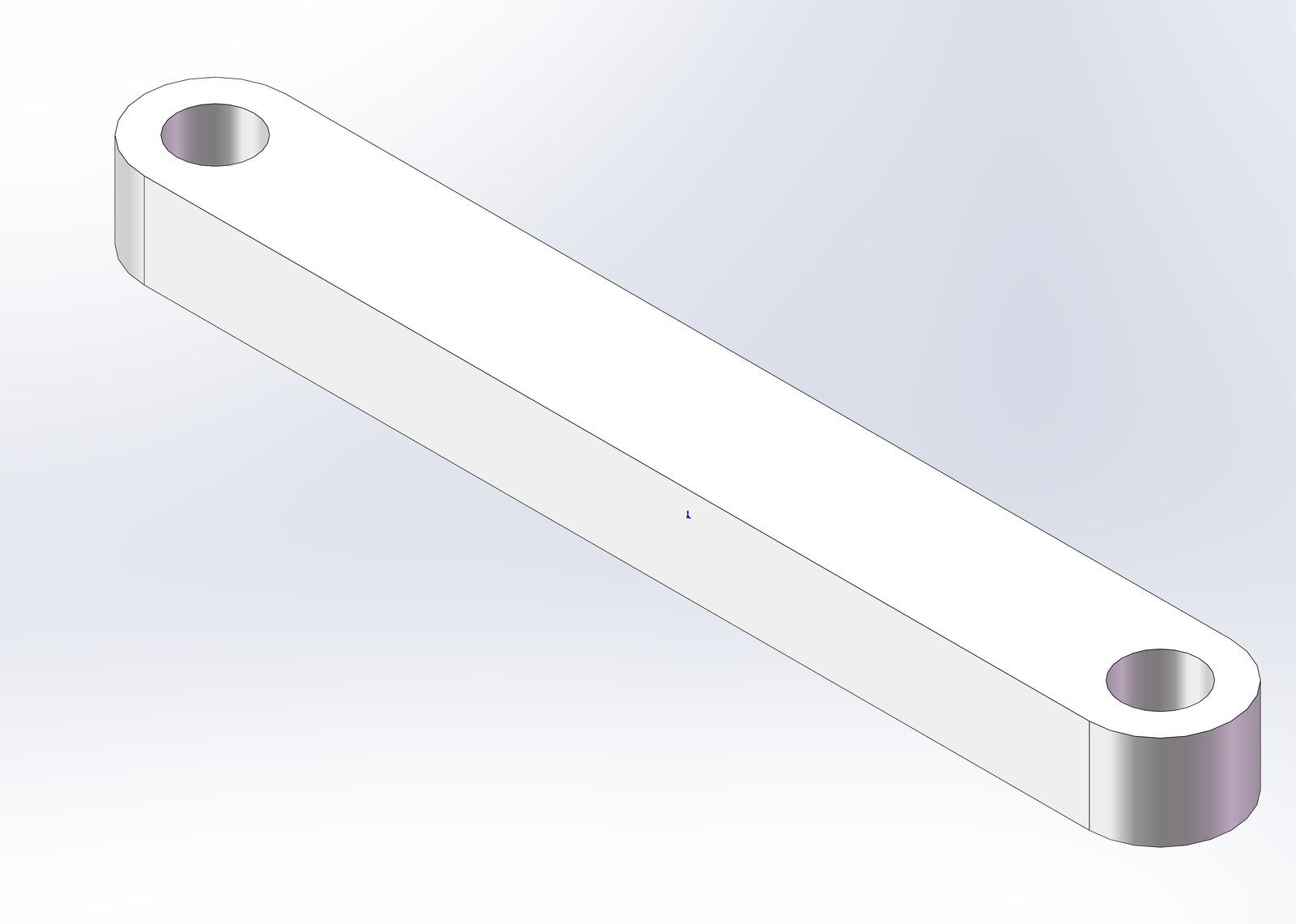

摇杆(Joystick)

摇杆

1

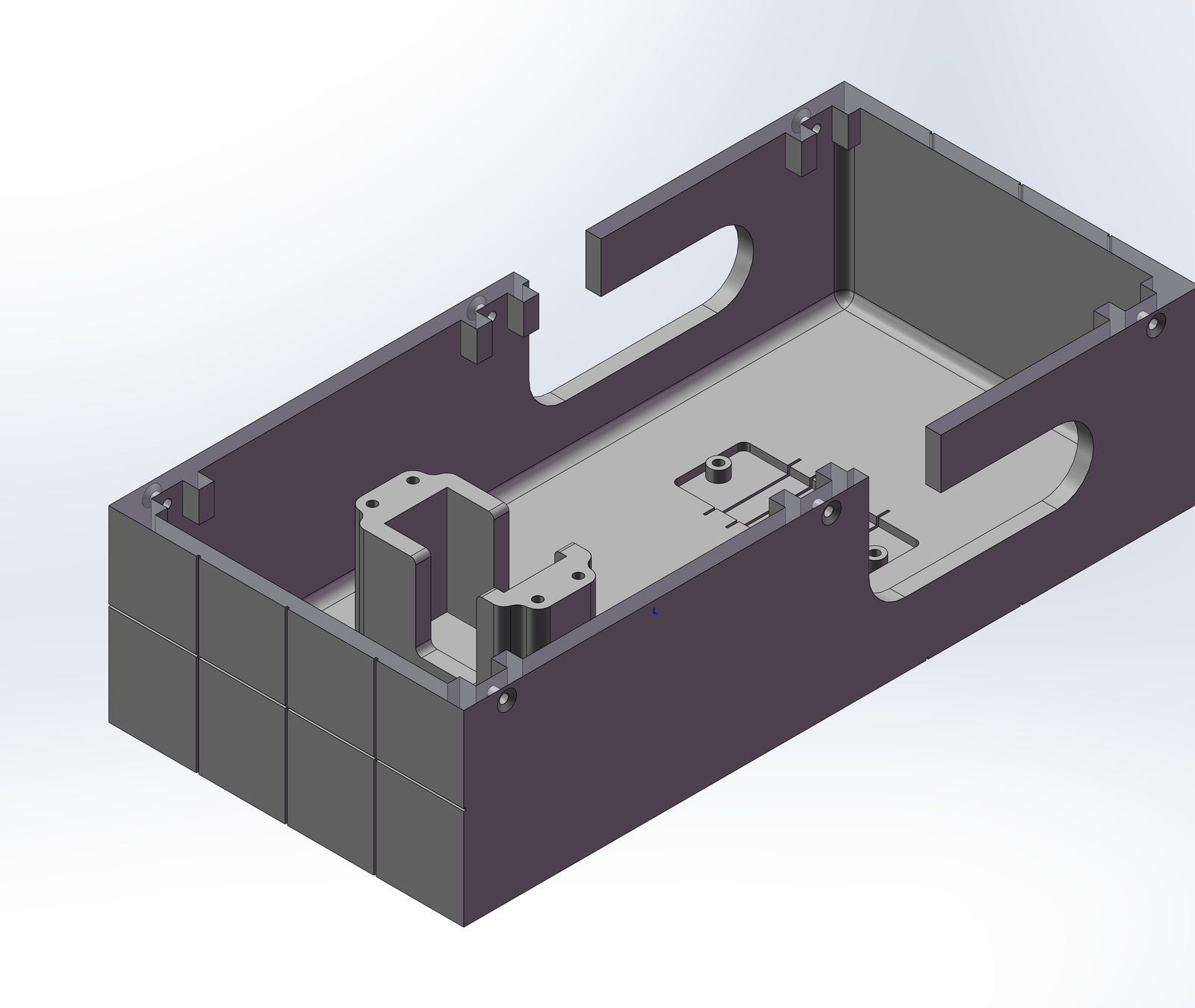

主体(Main Body)

主体

1

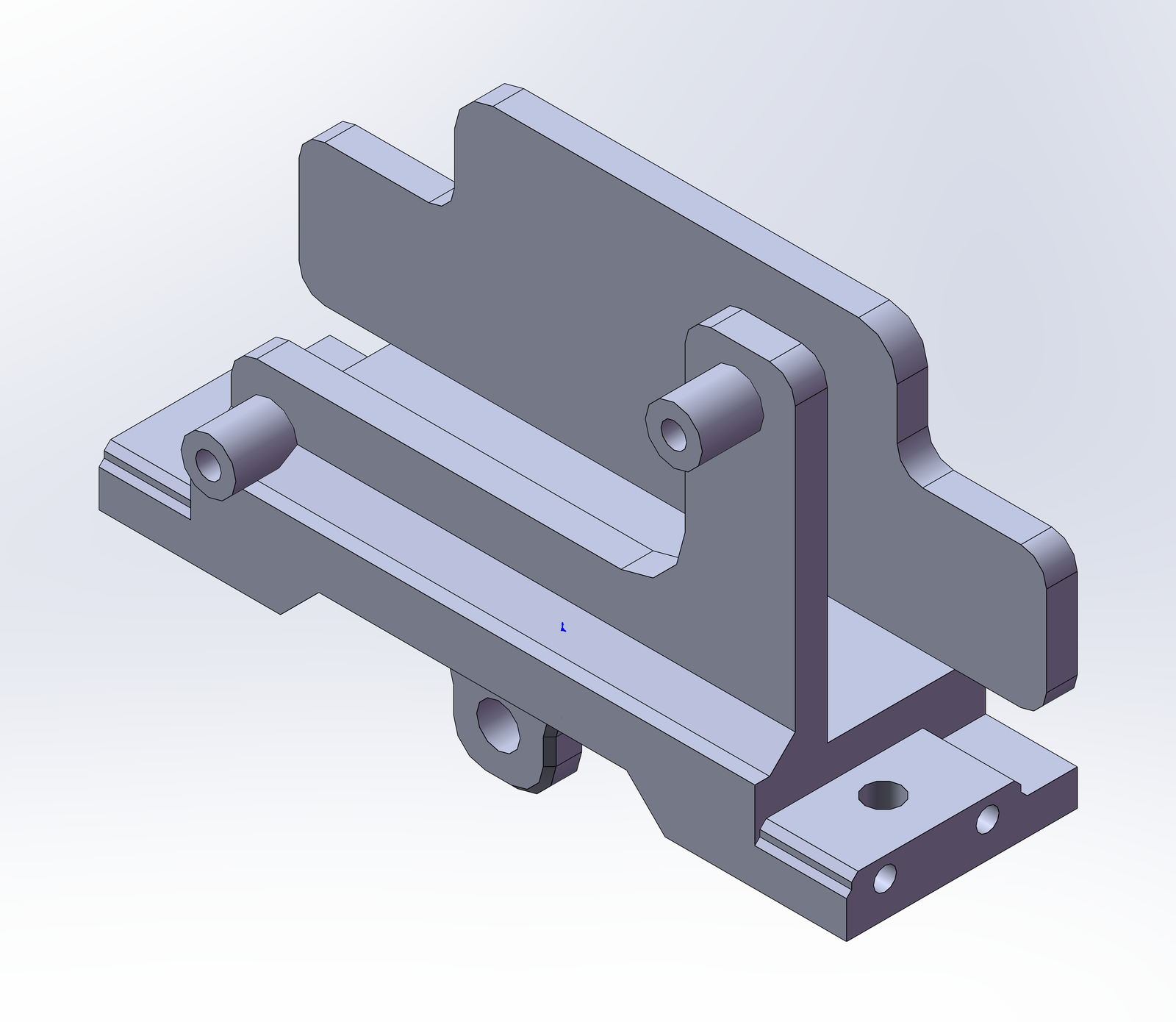

电池支架(Battery Bracket)

支架

1

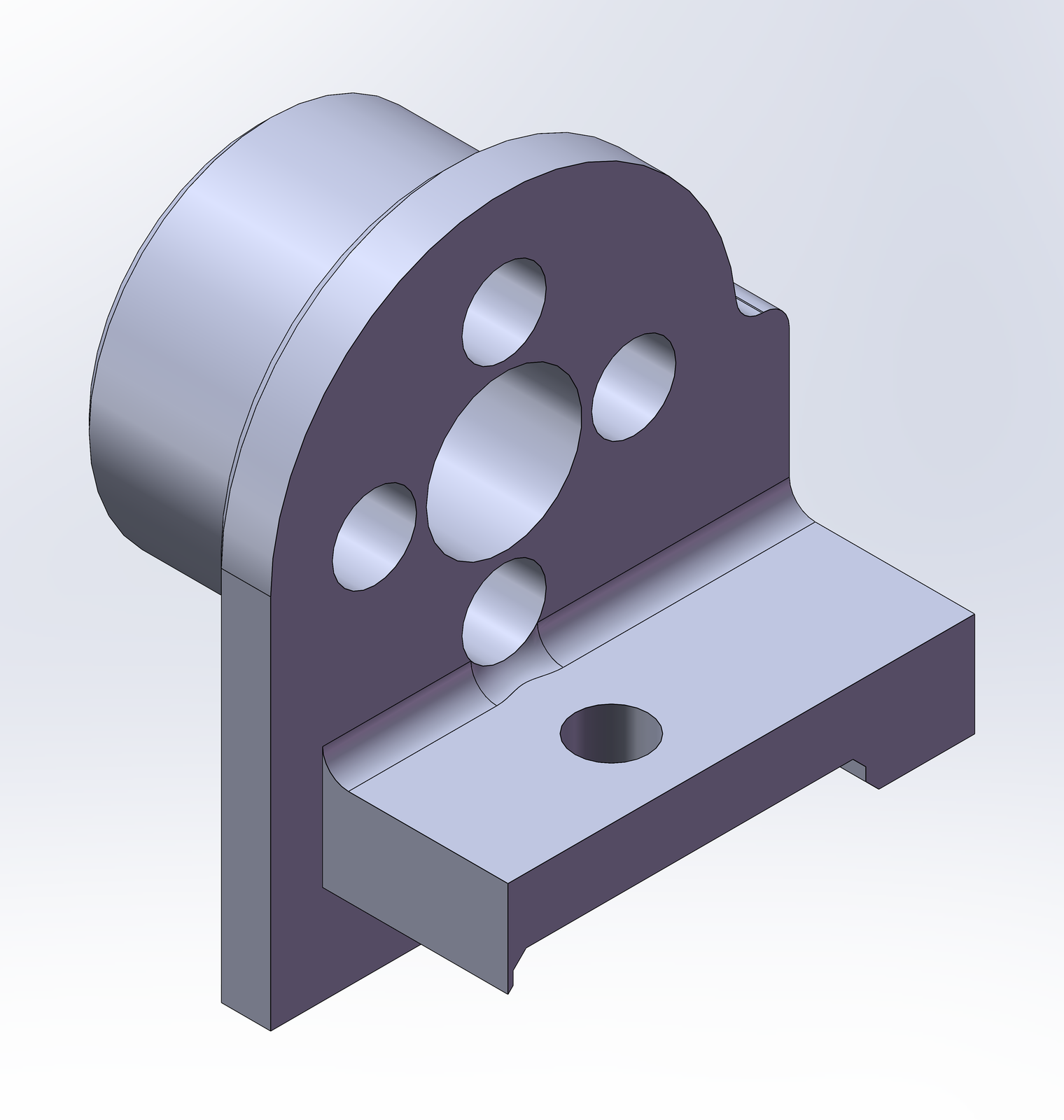

舵机支臂支架R(Servo Arm Bracket R)

电路板支架小

1

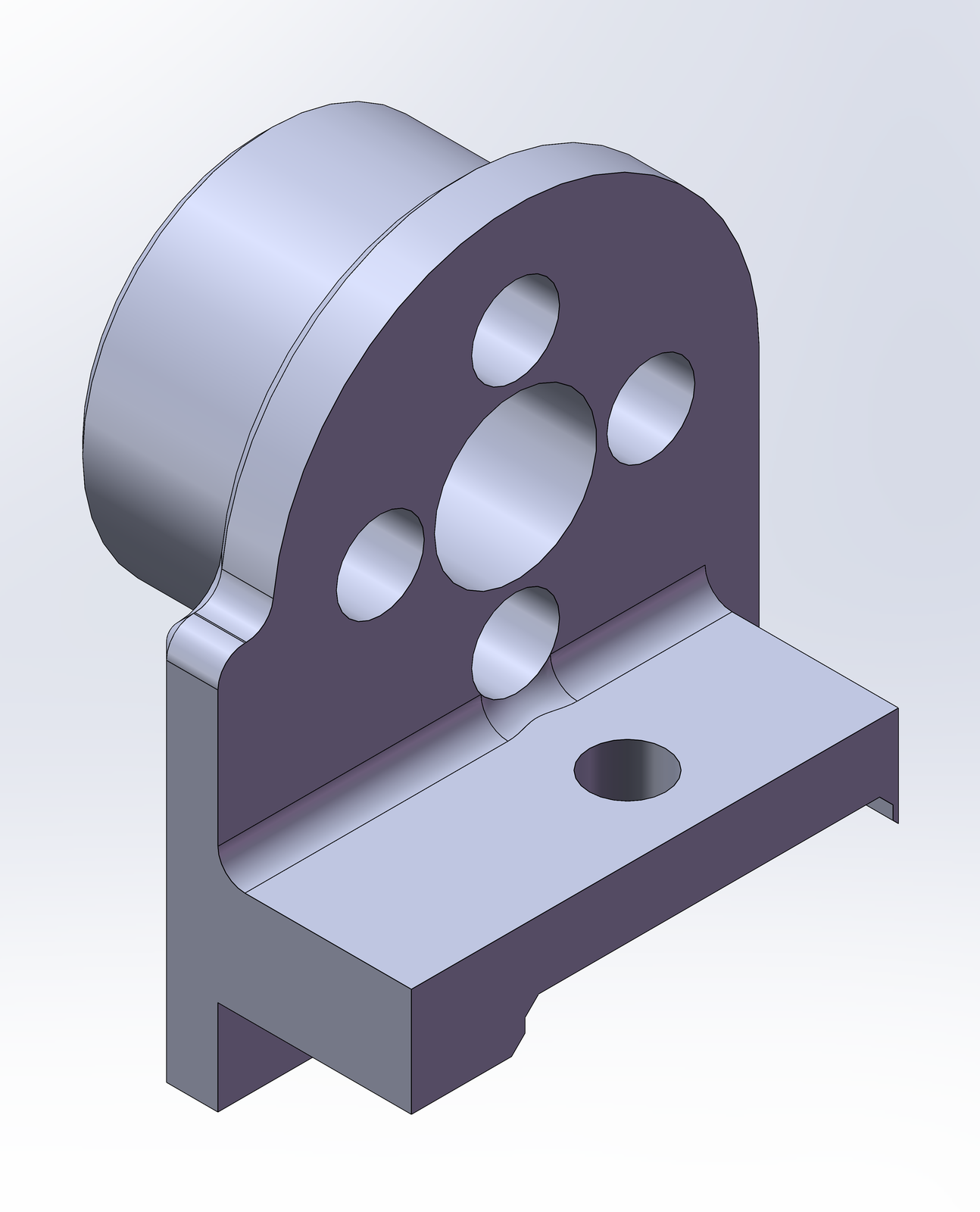

舵机支臂支架L(Servo Arm Bracket L)

电路板支架小L

1

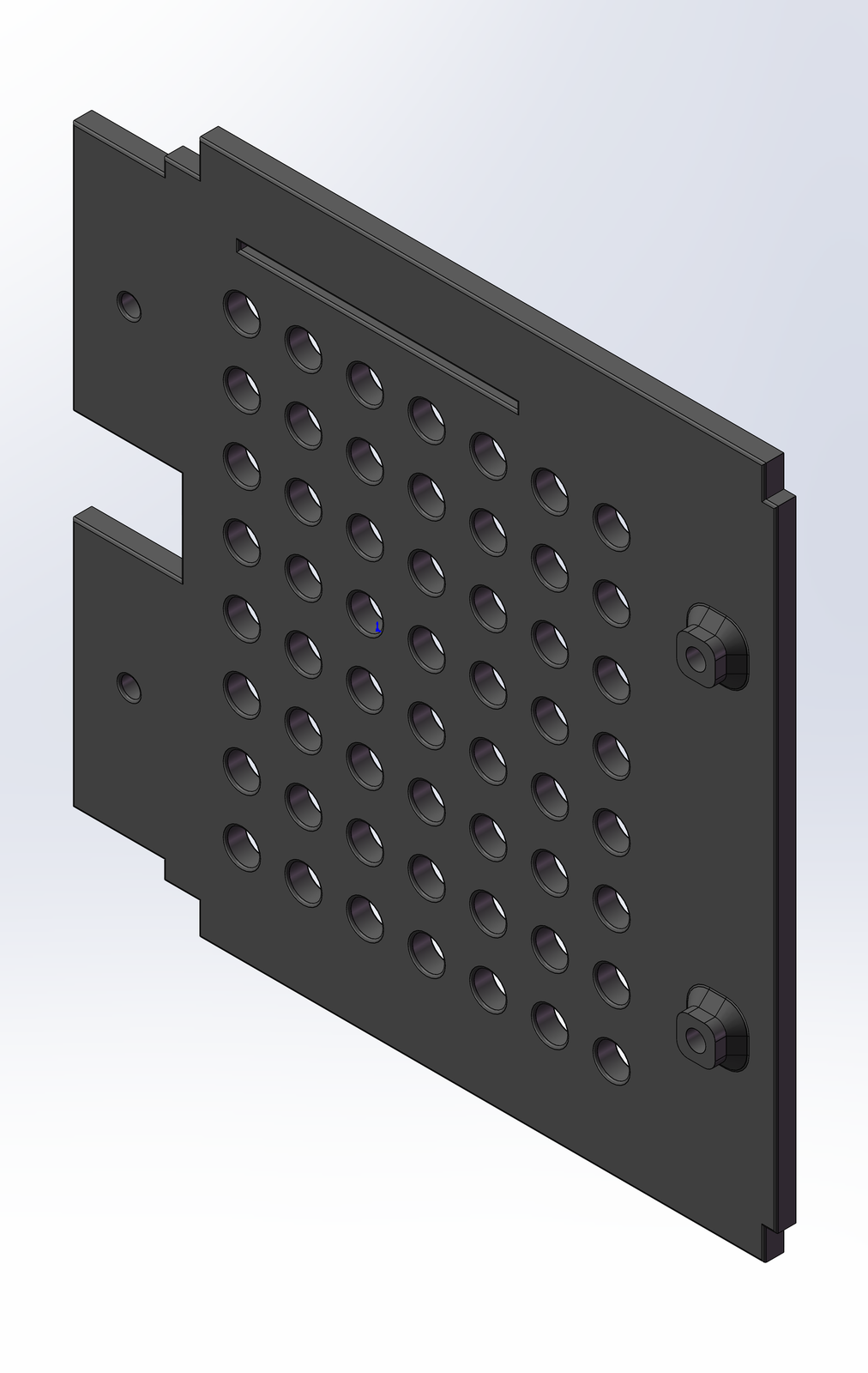

屏幕贴胶底壳(Screen Adhesive Bottom Shell)

屏幕贴胶底壳

1

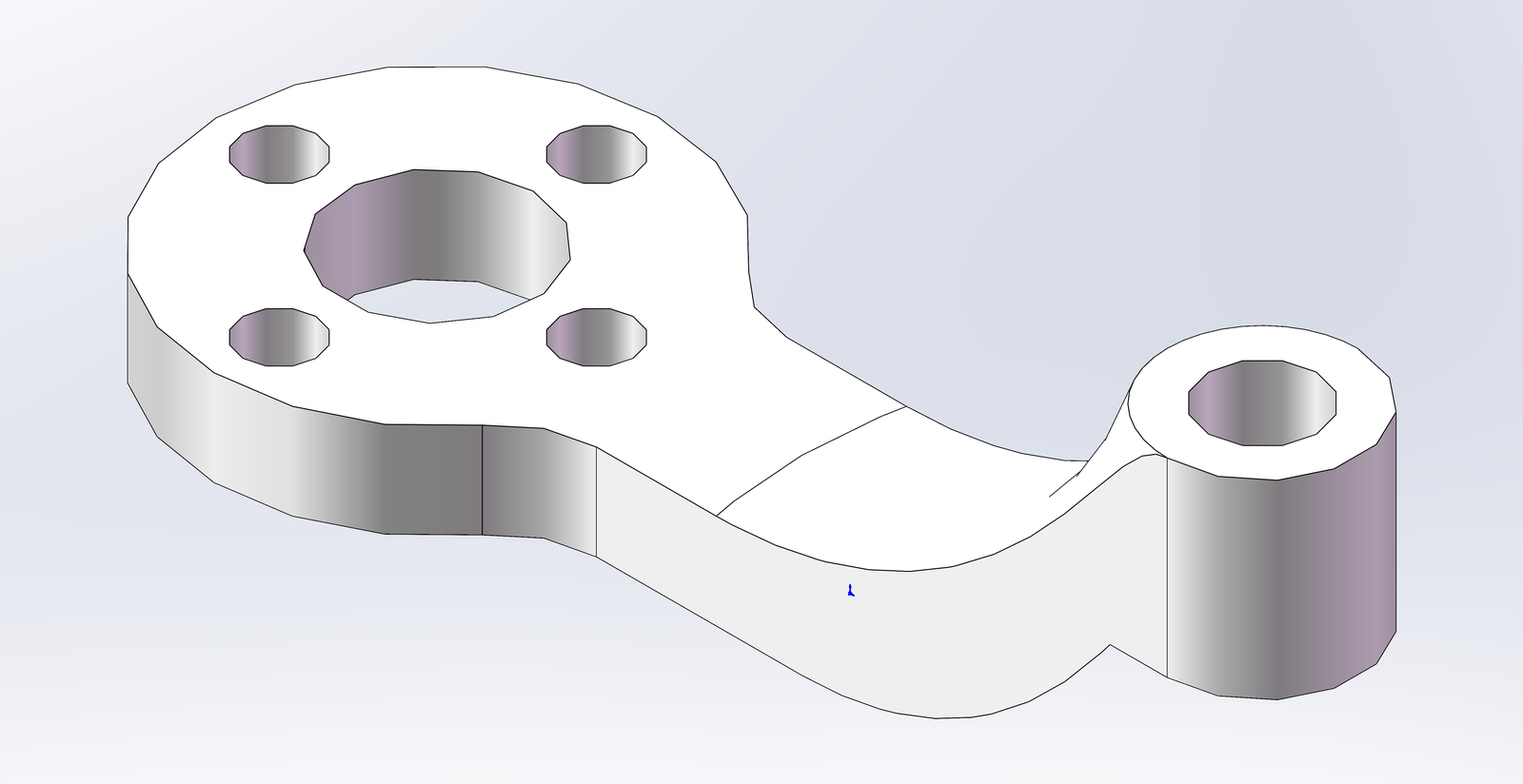

舵臂(Servo Arm)

舵臂

1

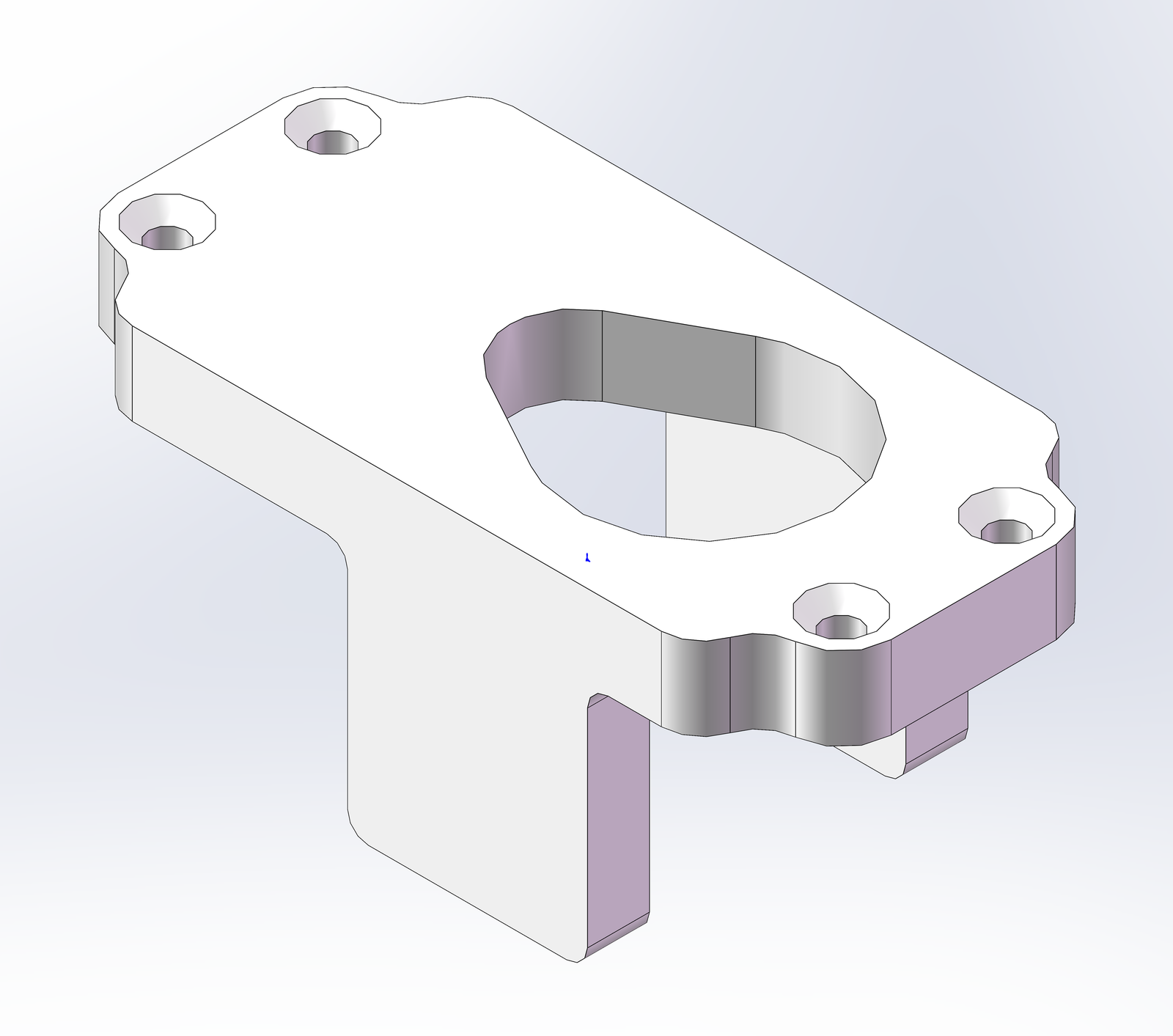

舵机盖(Servo Cover)

舵机盖

3

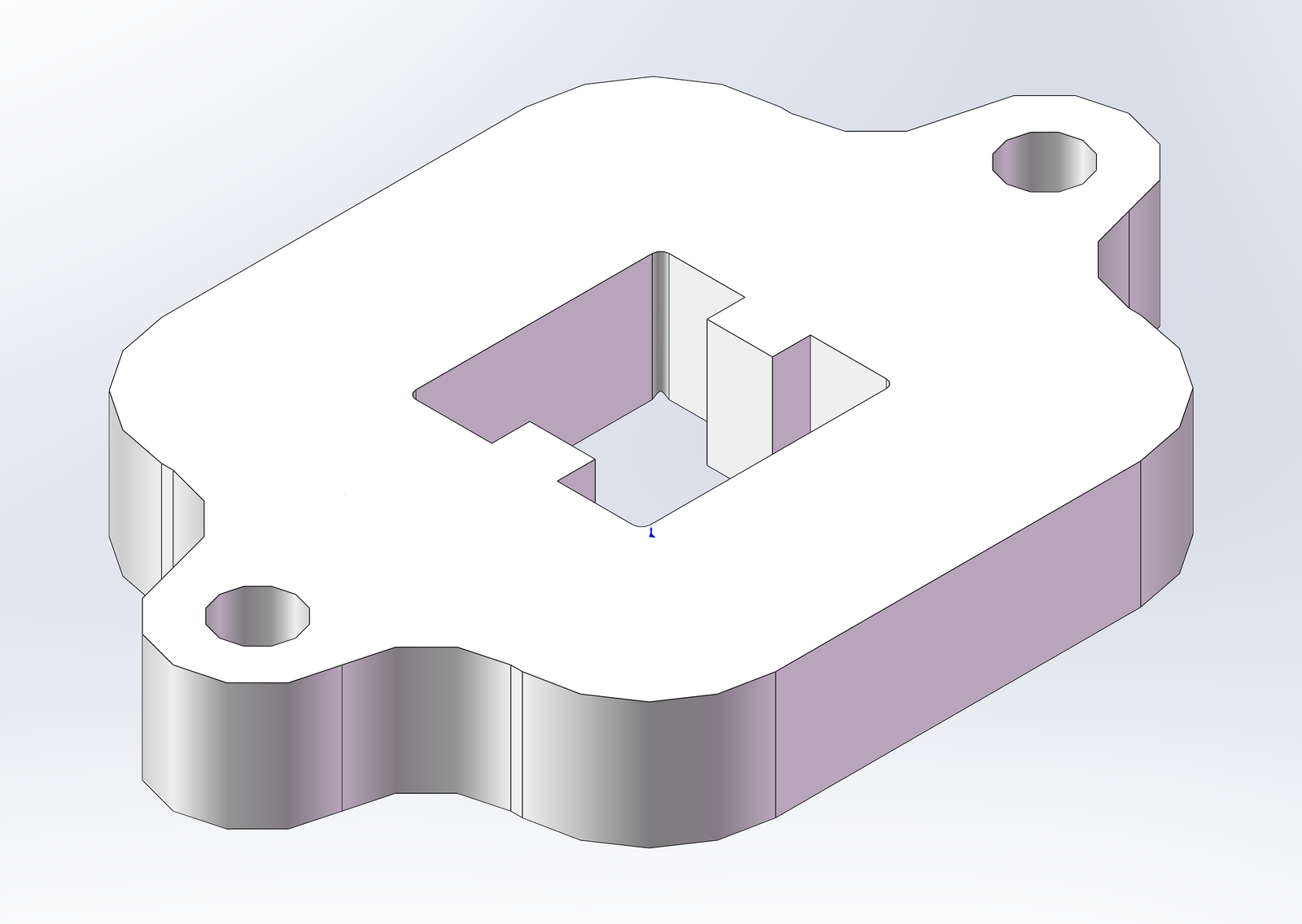

开关盖(Switch Cover)

开关盖

1

注:零件命名以结构源文件为准;英文名供对照参考;渲染图为模型文件等轴测预览。

打印盘布局参考

以下为 tarsV3.3mf 的切片预览(Bambu Studio 导出),灰色为切片渲染,与实物颜色无关。

盘 1 · AMS多色面板

打印盘 1 · 支架与固定件

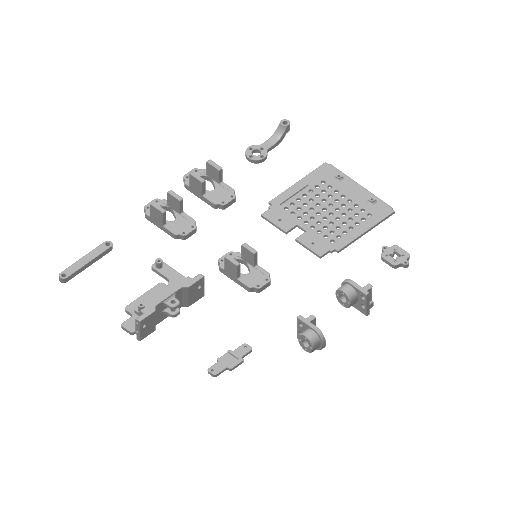

盘 2 · 小件合集(电路板支架、摇杆、舵臂等)

打印盘 2 · 小件合集

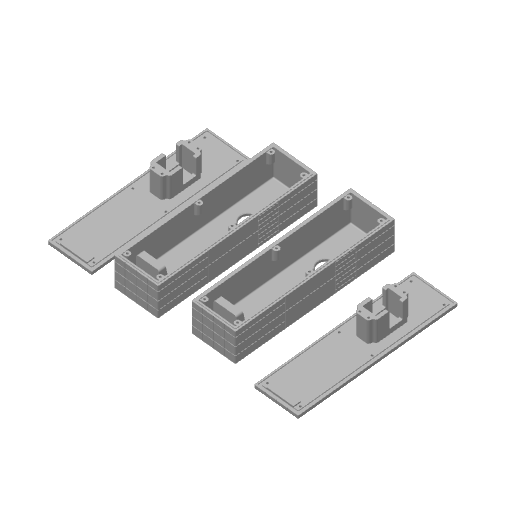

盘 3 · 臂 / 壳体类长条零件

打印盘 3 · 臂 / 壳体类零件

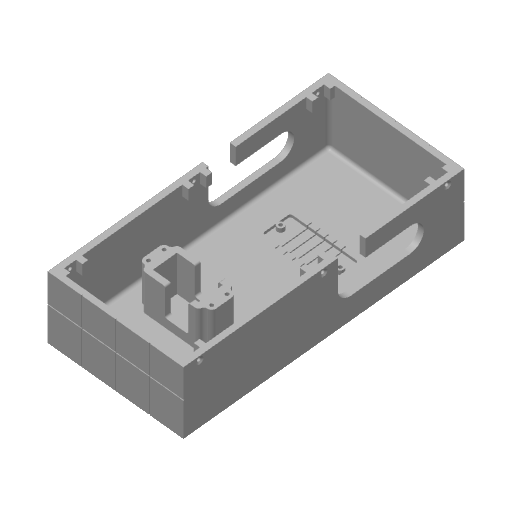

盘 4 · 主体

打印盘 4 · 主体


第三阶段:电子装配与预调

电子部分结构文件:tars电子装配体1.SLDASM。建议在总装前完成电子件的预装与走线检查,避免返工拆壳。

  1. 电子件预装:将主控板、Type-C 板固定到 舵机支臂支架R / 舵机支臂支架L 上。

  2. 屏幕组件:屏幕模块与 屏幕贴胶底壳 贴胶固定,注意预留排线空间。

  3. 摄像头与喇叭:摄像头模组装入 摄像头盖板;3514 腔体喇叭装入主体腔位。

  4. 舵机预调:3 台 SCS009 上电,逐一设置 ID 与中位(校准流程待补充,建议先标记舵机初始角度)。

ℹ️ 待补充说明:本节详细步骤、线序与固件烧录流程将在后续版本补充;完善时请结合 tars电子装配体1.SLDASM 与实物核对。


第四阶段:总装与配置

总装以 tars.SLDASM 为准,打印件与全套螺丝五金(M2/M3 系列)按装配关系逐一对应。通用装配参考顺序如下:

  1. 壳体合装:主体 + 机身外壳 + 支架,用自攻螺丝固定。

  2. 臂部装配:臂 + 臂壳 + SCS009 舵机 + 舵机盖(全套 ×3)。

  3. 外观件收尾:开关盖、开关按钮、摇杆、摄像头盖板、屏幕组件。

  4. 配置联调:固件烧录与上电调试(流程待补充)。

装配参考文件

文件

说明

tars.SLDASM

总装配体(全局参照)

tars电子装配体1.SLDASM

电子件装配(预装参照)

塔斯装配体1.SLDASM

整机子装配

支架.SLDASM / 舵机盖.SLDASM

局部子装配

TypeC(1).SLDASM / RIG-Board0722.SLDASM

Type-C 板 / 主控板模型



常见问题

Q1:需要打印多少件?

答:共 13 类 17 件(tarsV3.3mf),详见打印件清单。

Q2:螺丝用什么规格?

答:以 M2×6 沉头十字自攻螺丝为主(60 枚),另含 M2×4 沉头自攻、M2×4 内六角杯头点胶、M2×10 六角对锁螺丝组、M3×10 圆头十字螺丝与 M3 防松螺母,详见「五金与耗材」清单。

Q3:舵机盖为什么是 3 个?

答:与 3 台 SCS009 总线舵机一一对应。


现在就开始打造属于你的塔斯吧!
只需一台 3D 打印机与一套电子件,就能组装出属于你的桌面机器人。

技术支持:如有深度开发需求,欢迎联系陆吾智能官方团队。
