RIG-Arm 开源文档与开发教程

本文面向希望快速熟悉、二次开发和调试 RIG-Arm 的嵌入式开发者。项目来源为 LuwuDynamics/rig_omni，RIG-Arm 是该仓库中基于 ESP32-S3 的五轴桌面机械臂形态。

1. 项目定位

RIG-Omni 是一套统一的 ESP32-S3 机器人固件框架，用同一套应用层支持不同机器人形态。当前代码中主要包含：

• RIG-Puppy：5 自由度机器狗
• RIG-Hover：1 舵机 + 2 FOC 轮电机的双轮自平衡机器人
• RIG-Arm：5 自由度桌面机械臂

RIG-Arm 的价值不只是"能按指令动起来"，而是把语音交互、表情显示、Wi-Fi 配网、MCP 远程控制、IMU 姿态采集和 5 轴闭链逆运动学（CLIK）控制放在同一个 ESP32-S3 固件工程里。对开发者来说，它是一个完整的"桌面机器人固件骨架"。

2. 系统架构

RIG-Arm 采用高度集成的单芯片架构，所有感知、控制与 AI 逻辑均由一颗 ESP32-S3 独立完成，无需额外的协处理器。这种设计在保证高性能的同时，极大地降低了硬件成本与开发复杂度。

本项目开源了原理图、3D模型、固件代码及固件，组装教程等，适合用于学习机器人运动控制、大模型、多模态，物联网通信等技术。

2.1 硬件抽象层

系统硬件通过标准总线协议与主控通信，实现了模块化解耦：

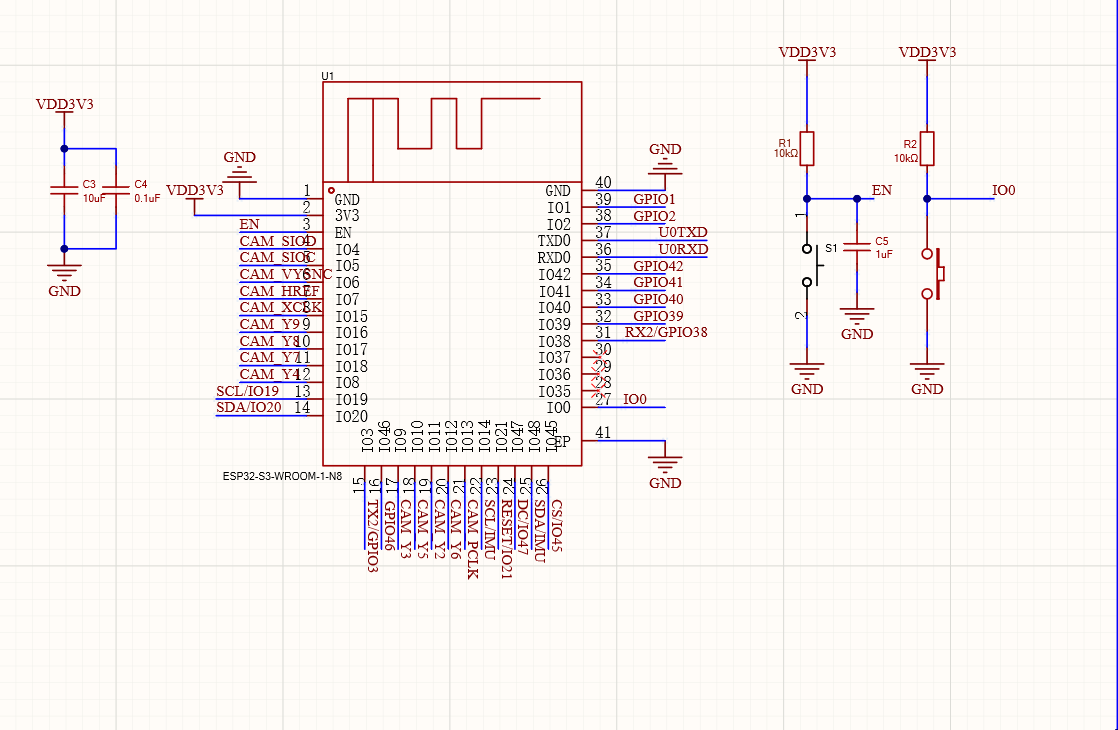

• 主控核心：ESP32-S3-WROOM-1-N16R8 (双核 240MHz, 2.4G Wi-Fi + BLE 5.0)

• 运动总线 (UART)：采用 TX/RX 串行总线控制 5 个 SCS009 串口舵机，支持 ID 寻址与状态回读，5 路舵机并联在同一信号总线上。

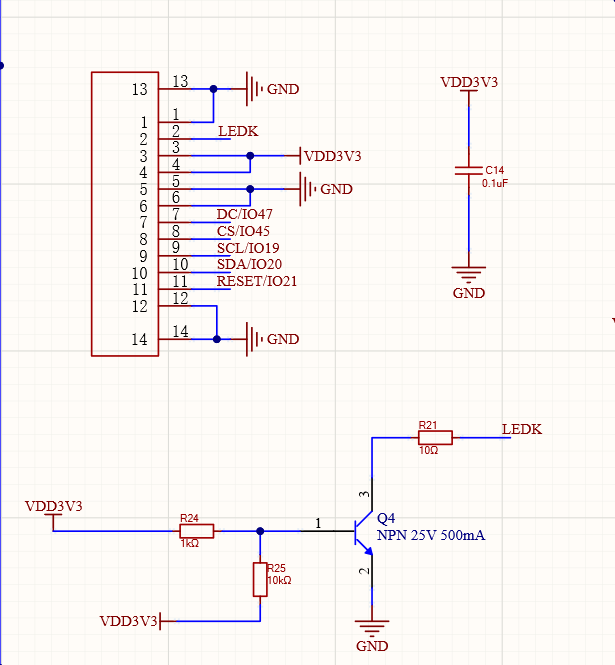

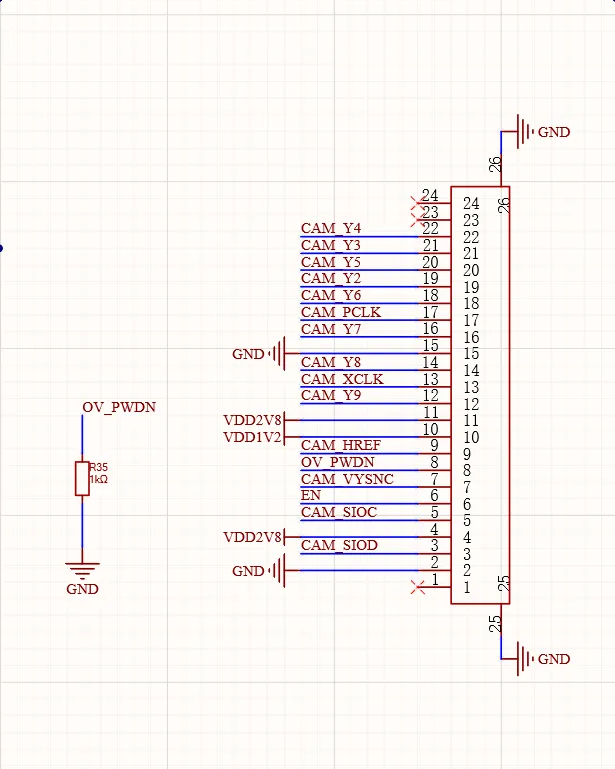

• 视觉链路 (DVP/SPI)：GC0308 摄像头通过 DVP 接口采集图像，GC9A01 240×240 圆屏通过 SPI 接口实时刷新表情。

• 音频系统 (I²S)：

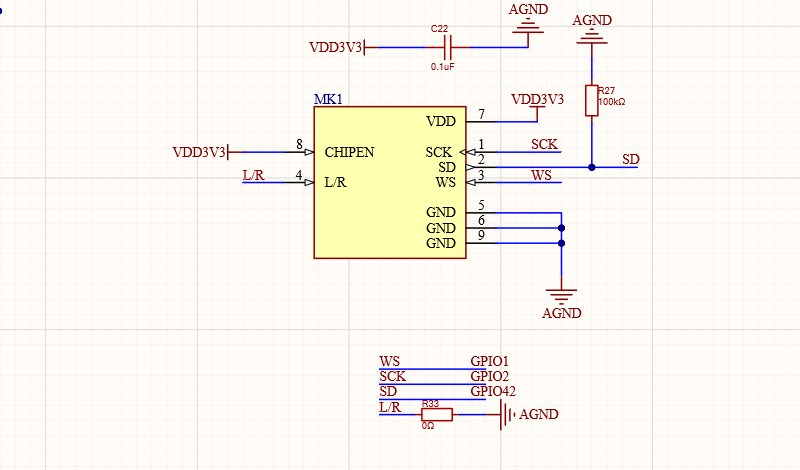

  • 输入：INMP441 MEMS 数字麦克风（高灵敏度拾音）。

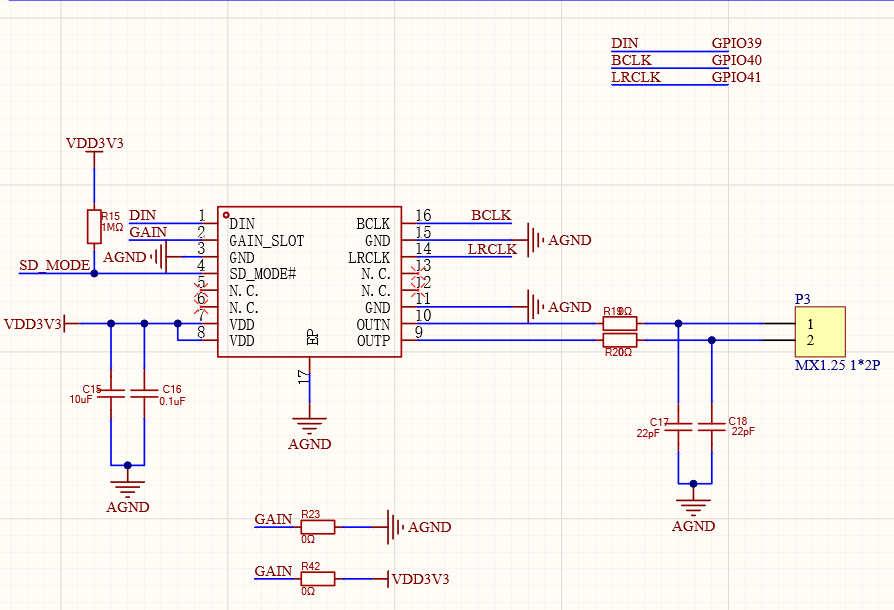

  • 输出：MAX98357A 功放驱动 8Ω 2W 扬声器。
•
• 姿态感知 (I²C)：板载 6 轴 IMU (QMI8658C) 用于实时姿态检测与运动辅助。

3. RIG-Arm 硬件组成

RIG-Arm 共用引脚集中在 main/boards/common/config.h，Arm 专属引脚在 main/boards/arm/board_config.h：

XGO_UART_TX → GPIO 46
XGO_UART_RX → GPIO 38
LASER_GPIO   → GPIO 3
TOUCH_GPIO   → GPIO 3
IMU_I2C_SDA  → GPIO 14
IMU_I2C_SCL  → GPIO 48

4. 代码结构速览

重点目录如下：

main/boards/arm/
├── arm_board.cc          ← 主逻辑（初始化、按键、MCP 注册）
├── board_config.h        ← 舵机/IMU/触摸引脚定义
├── ik.h / ik.cc          ← 逆运动学求解器（CLIK）
├── xgo.h / xgo.cc        ← 舵机串口协议 + 控制主循环
├── xgo_action.h / xgo_action.cc  ← 预设动作定义
├── ble_remote_control.h / ble_remote_control.cc  ← 蓝牙遥控
├── arm_startup.ogg       ← 开机音效
├── emoji/                ← EAF 表情动画文件
└── wakenet/              ← 唤醒词模型

最值得先读的 4 个文件：

• main/boards/arm/arm_board.cc — 理解板级初始化、按键逻辑、MCP 工具注册
• main/boards/arm/xgo.cc — 理解舵机协议、控制主循环、IK 调用
• main/boards/arm/ik.cc — 理解逆运动学求解器的参数和算法
• main/Kconfig.projbuild — 理解板型选择与编译配置

5. 构建和烧录

准备环境

• ESP-IDF v5.5.3 或更高版本
• Python 3.8+
• ESP32-S3 开发环境
• 建议使用 16MB Flash + PSRAM 的 ESP32-S3 模组

拉取代码

git clone https://github.com/Xgorobot/RIG-Omni.git
cd RIG-Omni

加载 ESP-IDF

Windows PowerShell（替换路径中的用户名）：

. C:\Users\用户名\esp\esp-idf\Export.ps1

macOS / Linux：

source ~/esp/esp-idf/export.sh

使用 VS Code + Espressif IDF 扩展时，打开项目后环境会自动激活。

设置目标芯片

idf.py set-target esp32s3

选择 RIG-Arm

idf.py menuconfig

在配置菜单中：RIG-Omni → Board Type → (X) RIG-Arm，按 Q 退出并保存。

也可以直接在 sdkconfig 中确认：

CONFIG_BOARD_TYPE_ARM=y

构建、烧录和串口监视

idf.py -p COM3 build flash monitor

Windows 下端口通常类似：

idf.py -p COM5 flash monitor

将 COM3/COM5 替换为实际串口号：

• Windows：在"设备管理器" → "端口"中查看
• macOS：/dev/tty.usbserial-XXXX
• Linux：/dev/ttyUSB0

烧录卡住的解决方法

终端持续显示 Connecting... 时：

1. 按住主板背面 Boot 键
2. 按一下旁边的 RST 键
3. 先松开 RST，再松开 Boot
4. 终端将立即开始下载

成功标志

终端显示：

Writing at 0x00010000... (100%)
Leaving...
Hard resetting via RTS pin...

设备屏幕亮起并播放开机动画，表示烧录成功。

生成发布固件包

python tools/gen_bin_package.py

RIG-Arm 的输出固件名由 main/CMakeLists.txt 设置为：

rig-arm

6. RIG-Arm 启动链路

RIG-Arm 的板级类是 ArmBoard，定义在 arm_board.cc，最后通过：

DECLARE_BOARD(ArmBoard);

注册给通用 Board 框架。

构造函数中的初始化顺序大致是：

InitializeSpi()
InitializeLcdDisplay()
InitializeButtons()
InitializeTools()
InitializeCamera()
InitializeUart()
InitializeLaser()
InitZeroPos()
ReadServoVoltage(1)
EnableStallDetection(true)
InitializeBootButton()
imu_init()
rig_arm_ik_init(&arm_ik, 0.05)
创建 xgo_task
创建 xgo_rx_task

这里有三个核心 FreeRTOS 任务：

开发时建议先把启动日志跑通，确认这些日志能看到：

Initialize UART
XGO control tasks created
Initialization complete

7. 运动控制核心

RIG-Arm 的运动控制集中在 main/boards/arm/xgo.cc 和 main/boards/arm/ik.cc。

7.1 逆运动学求解器

RIG-Arm 采用 CLIK（Closed-Loop Inverse Kinematics）算法，在 ESP32-S3 上完成从末端目标位姿到 5 个关节角度的实时求解。

关键参数（ik.cc 内）：

关节限位（弧度制）：

7.2 关键全局变量

xgo.h 中定义了控制所需的状态变量：

7.3 控制流程

xgo_control() 的每周期逻辑：

1. 等待 init_flag 置位
2. 若 Action_ID == 0：调用 arm_ik_update()，根据 arm_x/y/z/roll/pitch/yaw 求解 arm_angle[]
3. 若 Action_ID != 0：调用 xgo_action() 播放预设动作
4. 若非标定模式：SetMotorAngle(arm_angle, motor_speed) 下发舵机指令
5. 周期性：读取舵机反馈状态、检测三击按键、读取电池电压

arm_ik_update() 调用链路：

MCP tool / remote → arm_x, arm_y, arm_z, arm_roll, arm_pitch, arm_yaw
  → rig_arm_ik_solve(&arm_ik, x, y, z, roll, pitch, yaw, w, q_out, ...)
    → fkChain (正运动学)
    → jacobian (解析雅可比)
    → dlsStep (阻尼最小二乘求解)
  → arm_angle[0..4] = q_out (角度制)

7.4 舵机通信协议

scs009 舵机使用 XGO 串口协议，UART2，波特率 500 kbps，5 个舵机并联在同一信号总线上，通过 ID 寻址：

关键协议函数：

• SetMotorAngle(angle[], vel) — 设置 5 路舵机目标角度
• ReadMotorState(ID) — 读取单路舵机反馈（位置、速度、扭矩）
• InitZeroPos() / WriteZeroPos() — 零点位置初始化与写入
• EnableAllMotor(mode) — 全局舵机使能/失能
• EnableStallDetection(bool) — 堵转检测开关

7.5 标定流程

标定用于设定每个舵机的"自然零点"——让机械臂处于标准直立姿态后记录当前舵机位置。

1. 触摸传感器单击进入标定模式（舵机断电，可手动调整姿态）
2. 屏幕显示标定表情（calibration）
3. 手动将各关节摆至标准直立位置
4. 再次触摸传感器退出标定（舵机恢复供电，写入零点）

标定数据保存于 Flash（地址 0xFFF000），上电时通过 InitZeroPos() 读回。

8. MCP 远程控制接口

RIG-Arm 在 arm_board.cc 的 InitializeTools() 中注册了多个机器人控制工具。

8.1 已注册的 MCP 工具

9. 推荐学习路线

第 1 天：跑通工程

目标：固件能编译、烧录、串口有日志。

阅读：

• README_CN.md
• main/Kconfig.projbuild
• main/CMakeLists.txt 中 CONFIG_BOARD_TYPE_ARM 分支

实验：

• 克隆代码，按第 5 节步骤完成编译烧录
• 观察串口启动日志

检查点：

• 串口能看到 ARM 标签日志
• LCD 能播放启动表情（launch）
• 按键/触摸能触发配网或聊天开关

第 2 天：理解板级初始化

目标：知道每个外设在哪里初始化。

阅读：

• arm_board.cc（ArmBoard 构造函数和 Initialize* 方法）
• board_config.h
• boards/common/config.h（显示、音频公共引脚）
• boards/common/wifi_board.cc

实验：

• 修改开机表情：OnStartup() 中 display_->SetEmotion("launch") 改为其他表情
• 修改长按 NVS 清除时间：kLongPressResetMs 常量
• 打印 IMU 姿态到日志

第 3 天：理解舵机协议和控制循环

目标：知道如何给舵机发命令，如何读取反馈。

阅读：

• xgo.h（Motor 结构体、协议宏定义）
• xgo.cc 中 SendMotorCommand()、ReadMotorState()、SetMotorAngle()
• xgo_rx() 反馈处理

实验顺序：

1. 在非标定模式下观察 5 路舵机 ID 1~5 的反馈位置
2. 手动修改 arm_angle 下发固定角度
3. 观察堵转检测触发条件

第 4 天：理解逆运动学

目标：知道机械臂末端坐标如何映射到 5 个关节角度。

阅读：

• ik.cc（重点：fkChain、jacobian、dlsStep、geometricSeed）
• ik.h（RigArmIK 结构体，rig_arm_ik_solve 接口）
• xgo.cc 中 arm_ik_update()

理解关键量：

• arm_x/arm_y/arm_z — 末端位置目标（世界坐标，原点在底座中心下方）
• arm_roll/arm_pitch/arm_yaw — 末端姿态目标
• arm_w — 位置/姿态折中权重
• arm_angle[5] — 求解得到的各关节角度（度）

实验：

• 通过 MCP 工具的 self.arm.x / self.arm.y / self.arm.z 观察末端位置变化
• 观察超出工作空间时 IK 的未收敛日志

第 5 天：开发新动作

目标：通过 MCP 注册一个新动作工具。

示例：新增"转头看左右"动作。

在 xgo_action.cc 中添加实现，在 arm_board.cc 的 InitializeTools() 中注册 MCP 工具：

mcp_server.AddTool("self.arm.look_around",
    "在和用户聊天时，如果用户问"周围有什么"、"看看四周"，"
    "让机械臂缓慢左右转动观察环境",
    PropertyList({}),
    [this](const PropertyList& properties) -> ReturnValue {
        look_around();
        return true;
    });

更好的做法是做成带参数工具，让 AI 可以指定幅度和速度。

10. 调参建议

调 RIG-Arm 时，先在无负载状态下验证舵机方向，再调整运动参数。

10.1 调试前检查

• 标定是否完成：上电后触摸传感器确认不在标定模式（屏幕显示 neutral 表情）
• 舵机 ID 是否正确：ID 1_{5 分别对应 J1}J5
• IMU 是否正常：通过 GetDeviceStatusJson 查看 roll/pitch/yaw 反馈
• 机械限位：每个关节手动转动确认无卡死

10.2 关节限位调整

编辑 ik.cc 中 LIM 数组。单位均为弧度，换算公式：弧度 = 角度 × π ÷ 180。

修改角度范围时需确保不超过机械结构的物理极限。建议修改前先手动测试最大可转动角度。

10.3 IK 求解参数

如果 IK 频繁不收敛（日志出现 Not converged），可以：

• 增大 DEFAULT_LAM（0.05 → 0.1）
• 检查目标位置是否超出工作空间
• 确认机械臂尺寸参数（H0/L1/L2/EE_*）与实际一致

10.4 安全范围

• 末端移动：x 范围约 -8cm ~ +8cm，y 范围约 -5cm ~ +5cm，z 范围约 5cm ~ 23cm
• 末端旋转：yaw ±90°，pitch ±60°，roll ±60°
• MCP 工具的增量步长已限制，大幅修改常量前建议先做小范围测试

11. 常见开发任务

11.1 修改 RIG-Arm 引脚

改 main/boards/arm/board_config.h：

#define XGO_UART_TX_PIN GPIO_NUM_46
#define XGO_UART_RX_PIN GPIO_NUM_38
#define IMU_I2C_SDA GPIO_NUM_14
#define IMU_I2C_SCL GPIO_NUM_48

显示、音频引脚在 main/boards/common/config.h：

#define DISPLAY_MOSI_PIN GPIO_NUM_20
#define DISPLAY_CLK_PIN  GPIO_NUM_19
#define DISPLAY_DC_PIN   GPIO_NUM_47
#define DISPLAY_RST_PIN  GPIO_NUM_21
#define DISPLAY_CS_PIN   GPIO_NUM_45

重点检查：

• UART TX/RX 是否与舵机总线一致
• IMU I2C 是否和摄像头 SCCB 分开（Arm 使用不同 I2C 端口）
• Touch GPIO 是否被其他外设复用（Arm 与激光共用 GPIO3）

11.2 新增表情

放 EAF 文件入 main/boards/arm/emoji/，然后在需要的地方调用：

if (display_) {
    display_->SetEmotion("your_emotion_name");
}

文件名（不含 .eaf 扩展名）即为表情名称。

如果是新的 EAF 资源，还需要检查 CMakeLists.txt 中的资源包含配置。

11.3 修改唤醒词模型

RIG-Arm 当前唤醒词为"小陆同学"，模型路径在 main/boards/arm/wakenet/。

构建系统中对应 main/CMakeLists.txt 的 CONFIG_BOARD_TYPE_ARM 分支。

11.4 增加新的预设动作

推荐做法：

1. 在 xgo_action.cc 中实现动作函数
2. 在 xgo_action.h 中声明
3. 在 arm_board.cc 的 InitializeTools() 中注册为 MCP 工具

动作通过关键帧方式定义——指定每个关节在特定时间点的目标角度，系统自动在帧间平滑插值。

void draw_circle() {
    const int time = 3000;
    const float radius = 0.03f;
    for (int t = 0; t <= time; t += 10) {
        float phase = 2.0f * M_PI * t / 3000.0f;
        float x = 0.10f + radius * cos(phase);
        float y = radius * sin(phase);
        float q_out[5];
        rig_arm_ik_solve(&arm_ik, x, y, 0.15f, 0, -0.3f, 0, 0.65f, q_out, NULL, NULL);
        SetMotorAngle(q_out, 10);
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

MCP 回调中只设置目标量或触发动作函数，不要做长时间阻塞。不要在 MCP 回调里长时间 vTaskDelay()。

11.5 修改开机行为

arm_board.cc 的 OnStartup() 中可修改开机表情和音效：

virtual void OnStartup() override {
    display_->SetEmotion("launch");  // 替换为其他表情名
    Application::GetInstance().PlaySound(ARM_STARTUP_SOUND);  // 替换音效
}

OnInitializationComplete() 在 Wi-Fi 连接和服务器注册完成后调用，可在此添加初始化完成后的行为。

11.6 修改按键行为

在 InitializeButtons() 中定义按键回调：

• boot_button_.OnClick() — 单击切换聊天状态 / 进入配网模式
• boot_button_.OnDoubleClick() — 双击切换 AEC 开关
• boot_button_.OnPressDown() / OnPressUp() — 长按检测（1 秒显示 nvs_reset 表情，3 秒清除 NVS 并重启）
• touch_button_.OnClick() — 触摸进入/退出标定

11.7 适配修改后的机械结构

更换外壳或修改臂长后，编辑 ik.cc 中的尺寸常量：

constexpr float H0 = 0.053f;    // 底座高度（米）
constexpr float L1 = 0.090f;    // 大臂长度（米）
constexpr float L2 = 0.090f;    // 小臂长度（米）
constexpr float EE_X = 0.035f;  // 末端 X 偏移（米）
constexpr float EE_Y = -0.01f;  // 末端 Y 偏移（米）
constexpr float EE_Z = 0.025f;  // 末端 Z 偏移（米）

修改后 IK 算法将自动适配新尺寸。同时检查 LIM 数组是否需要调整角度限位。

12. 代码阅读地图

main/CMakeLists.txt  ← 板型分支、固件名
 └── Kconfig.projbuild  ← 板型选项定义
      └── arm_board.cc  ← ArmBoard 类
           ├── common/config.h  ← 显示/音频/摄像头公共引脚
           ├── board_config.h  ← 舵机/IMU/触摸专属引脚
           ├── xgo.cc  ← 舵机协议 + 控制主循环
           │    ├── ik.cc  ← CLIK 逆运动学
           │    └── xgo_action.cc  ← 预设动作
           ├── common/button.cc  ← 按键驱动
           ├── common/imu.cc  ← IMU 驱动
           ├── common/wifi_board.cc  ← Wi-Fi 板级基类
           ├── ble_remote_control.cc  ← 蓝牙遥控
           ├── display/emote_display.cc  ← 表情显示
           └── mcp_server.cc  ← MCP 工具框架

13. 二次开发注意事项

• RIG-Arm 是 5 轴串联机械臂，任何舵机 ID 错乱、零点错误、旋转方向相反都会导致运动异常或结构碰撞。
• 调新动作时，先让单个关节慢速运动，确认方向正确，再组合多关节动作。
• 不要在 xgo_control() 实时控制路径中加入日志刷屏、动态内存分配或耗时网络操作——该函数每 2 ms 执行一次。
• 运动目标应通过 arm_x/arm_y/arm_z/arm_roll/arm_pitch/arm_yaw 间接影响 IK 求解，而不是绕过 IK 直接写舵机角度。
• board_config.h 中中文注释可能在某些编辑器中出现编码异常，不影响编译，但建议统一保存为 UTF-8。
• 固件烧录后首次上电通常需要标定（屏幕显示 calibration 表情），触摸传感器完成标定后才能正常运动。
• 改完 menuconfig 后如果出现编译异常，执行 idf.py fullclean 后再编译。

14. 参考链接

• 项目仓库：LuwuDynamics/RIG-Omni
• Arm 板级入口：main/boards/arm/arm_board.cc
• Arm 控制代码：main/boards/arm/xgo.cc
• Arm IK 求解：main/boards/arm/ik.cc
• Arm 引脚配置：main/boards/arm/board_config.h
• 构建配置：main/Kconfig.projbuild
• ESP-IDF 文档：Espressif ESP-IDF Programming Guide

15. 项目信息

• 代码仓库 (GitHub)：https://github.com/Xgorobot/RIG-Omni
• 文档知识库 (语雀)：https://www.yuque.com/luwudynamics/pet — 包含详细 API 文档、进阶开发教程
• 3D 模型 (MakerWorld)：https://makerworld.com.cn/zh/@LuwuDynamics — 包含全套结构件 STL/3MF 文件

只需一台3D打印机，就能拥有一个会听、会动、有“灵魂”的伙伴。

技术支持：如有深度开发需求，欢迎加入官方开发者微信群
